U praksi se često događa da se hidraulično crijevo bira isključivo prema promjeru ili maksimalnom radnom tlaku. Međutim, stvarni odabir mora uzeti u obzir niz parametara: radni tlak, impulsna opterećenja, temperaturu medija i okoline, vrstu fluida, radijus savijanja, standarde te način ugradnje.
U nastavku donosimo pregled ključnih kriterija koji pomažu pri pravilnom odabiru hidrauličnog crijeva za industrijsku primjenu.
1. Radni tlak i sigurnosni faktor
Prvi i najvažniji kriterij je radni tlak sustava.
Maksimalni radni tlak
Svako hidraulično crijevo ima deklarirani maksimalni radni tlak izražen u barima ili MPa. Taj tlak mora biti jednak ili veći od maksimalnog tlaka u sustavu.
Međutim, treba uzeti u obzir da:
- tlak u sustavu nije uvijek konstantan
- mogu se pojaviti vršna opterećenja (peak pressure)
- hidraulički udari značajno povećavaju opterećenje
Impulsni tlak
U industrijskim aplikacijama, posebno kod strojeva s čestim promjenama opterećenja, crijeva su izložena impulsnim ciklusima tlaka. Upravo impulsni zamor često je uzrok prijevremenog otkaza.
Zato je važno birati crijeva koja su projektirana za određeni broj impulsnih ciklusa prema standardima poput EN 853 ili EN 856.
Sigurnosni faktor
Standardna hidraulična crijeva imaju sigurnosni faktor 4:1 (burst pressure je četiri puta veći od radnog tlaka). To znači da crijevo nominalnog radnog tlaka 250 bara ima tlak pucanja oko 1000 bara.
Pravilno dimenzioniranje uz poštivanje sigurnosnog faktora ključno je za sigurnost sustava.
2. Temperatura medija i radnog okruženja
Temperatura značajno utječe na trajnost i sigurnost hidrauličnog crijeva.
Potrebno je uzeti u obzir:
- temperaturu hidrauličnog ulja
- eventualne vršne temperature
- temperaturu okoline
- vanjske toplinske izvore
Standardna hidraulična crijeva najčešće su predviđena za raspon od -40 °C do +100 °C, uz kratkotrajna odstupanja. Međutim, u specifičnim industrijama (npr. geotermalni projekti, blizina motora ili toplinskih izvora) mogu biti potrebna specijalna rješenja.
Nepravilno odabrano crijevo na povišenim temperaturama može:
- izgubiti mehanička svojstva
- ubrzano stariti
- izgubiti fleksibilnost
- puknuti pod opterećenjem
3. Vrsta fluida i kompatibilnost materijala
Najčešći medij u hidraulici je mineralno ulje, no u industrijskoj primjeni koriste se i:
- sintetička ulja
- biorazgradiva ulja
- emulzije
- specijalni fluidi
Unutarnji sloj (cijev) hidrauličnog crijeva mora biti kemijski kompatibilan s medijem.
Nekompatibilnost može dovesti do:
- bubrenja unutarnjeg sloja
- degradacije materijala
- propuštanja
- smanjenja radnog vijeka
U projektima s posebnim zahtjevima (npr. prehrambena industrija, kemijska postrojenja ili specifični geotermalni sustavi) izbor materijala postaje još važniji.

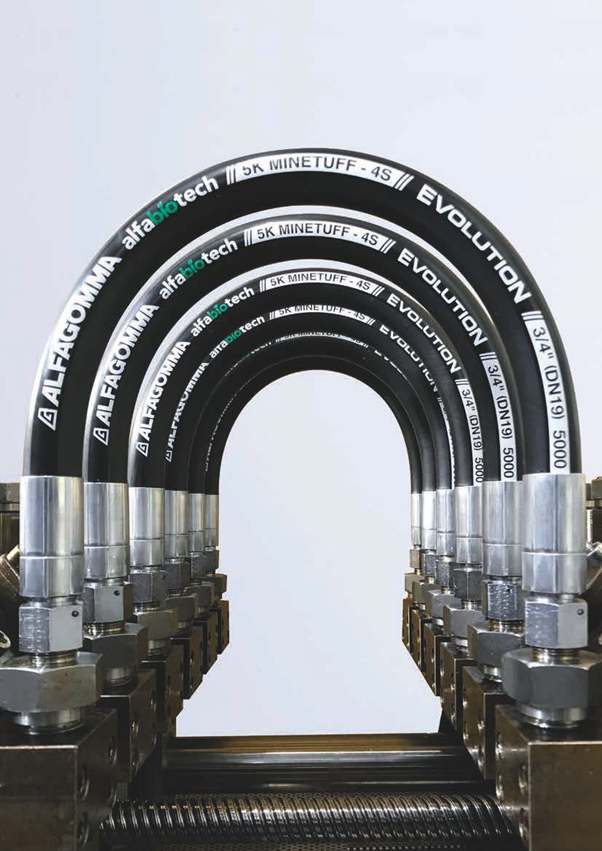

4. Minimalni radijus savijanja i uvjeti ugradnje
Jedna od najčešćih grešaka u praksi je zanemarivanje minimalnog radijusa savijanja.
Svako hidraulično crijevo ima propisani minimalni radijus savijanja koji ne smije biti prekoračen. Prekomjerno savijanje uzrokuje:
- unutarnja naprezanja
- oštećenje armature
- smanjenje radnog vijeka
- prijevremeni lom
Također treba uzeti u obzir:
- vibracije
- torzijska opterećenja
- mehanička oštećenja
- abraziju
U zahtjevnijim industrijskim uvjetima preporučuje se dodatna zaštita crijeva (spirale, zaštitne navlake, ojačanja).
5. Standardi: EN 853, EN 856 i drugi
Standardi definiraju konstrukciju, ispitivanje i mehaničke karakteristike hidrauličnih crijeva.

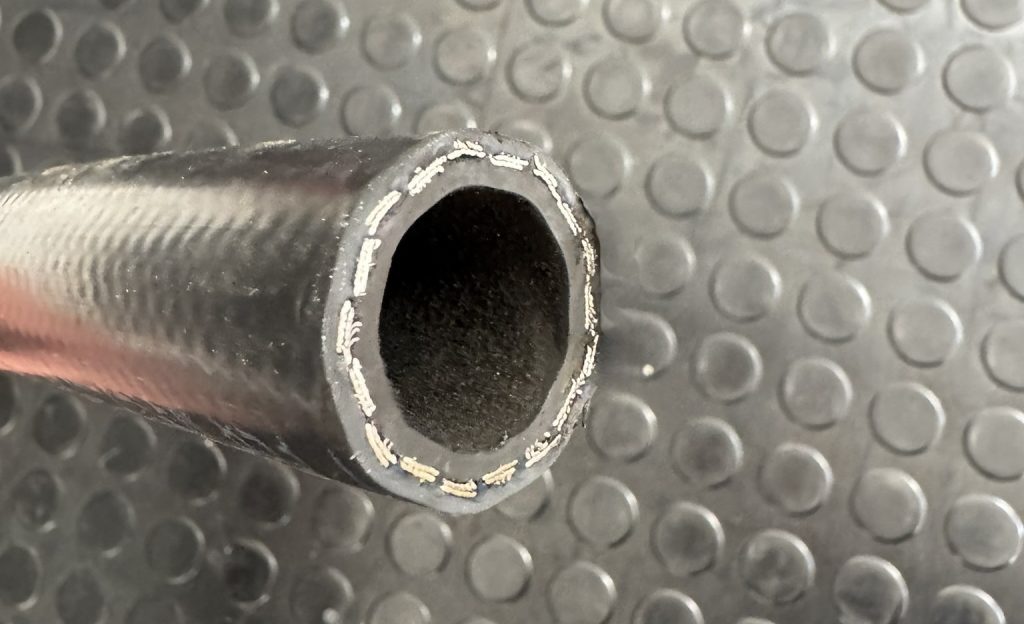

EN 853 (1SN, 2SN)
- 1SN – jedna čelična opletena armatura
- 2SN – dvije čelične opletene armature
Primjena: srednji do visoki tlakovi, široka industrijska upotreba.
EN 856 (4SP, 4SH)
- 4SP – četiri spiralne armature
- 4SH – teža konstrukcija za vrlo visoke tlakove
Primjena: teška industrija, rudarska postrojenja, strojevi s velikim opterećenjem.
Poznavanje razlika između 1SN, 2SN, 4SP i 4SH crijeva ključno je za pravilnu primjenu.
6. Kada koristiti 1SN, 2SN, 4SP ili 4SH?
Grubo pojednostavljeno:
- 1SN – lakše industrijske primjene
- 2SN – standardne industrijske aplikacije
- 4SP / 4SH – vrlo visoki tlakovi i teški radni uvjeti
No stvarni odabir ovisi o kombinaciji:
- tlaka
- temperature
- dinamičkog opterećenja
- duljine crijeva
- načina ugradnje
Zato je važno sagledati sustav u cjelini, a ne samo jedan parametar.
7. Zašto je pravilna finalizacija presudna

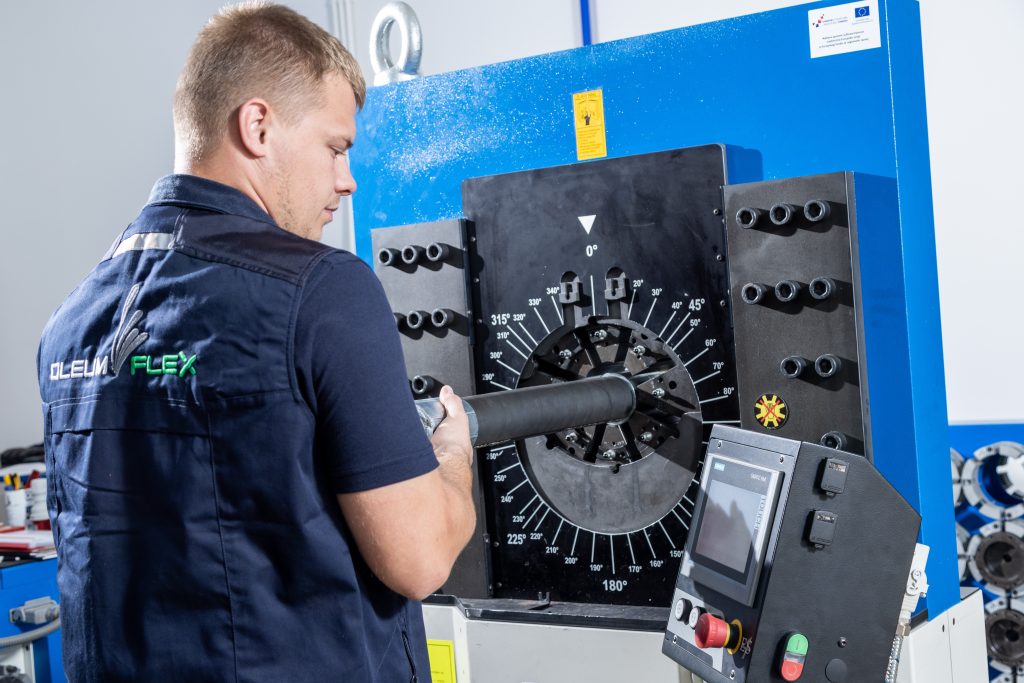

Odabir odgovarajućeg crijeva samo je prvi korak. Jednako važna je profesionalna finalizacija hidrauličnog crijeva s priključcima.
Finalizacija uključuje:
- odabir odgovarajućih hidrauličkih priključaka
- precizno prešanje prema specifikaciji proizvođača
- kontrolu dimenzija
- vizualnu kontrolu
- po potrebi tlačno ispitivanje
Nepravilno prešanje može uzrokovati:
- izvlačenje priključka
- propuštanje
- prijevremeni otkaz
- sigurnosni incident
U industrijskoj primjeni, posebno kod željezničkih sustava, naftne i geotermalne opreme ili visokotlačnih sustava, kontrolirana i dokumentirana finalizacija predstavlja ključnu sigurnosnu komponentu.

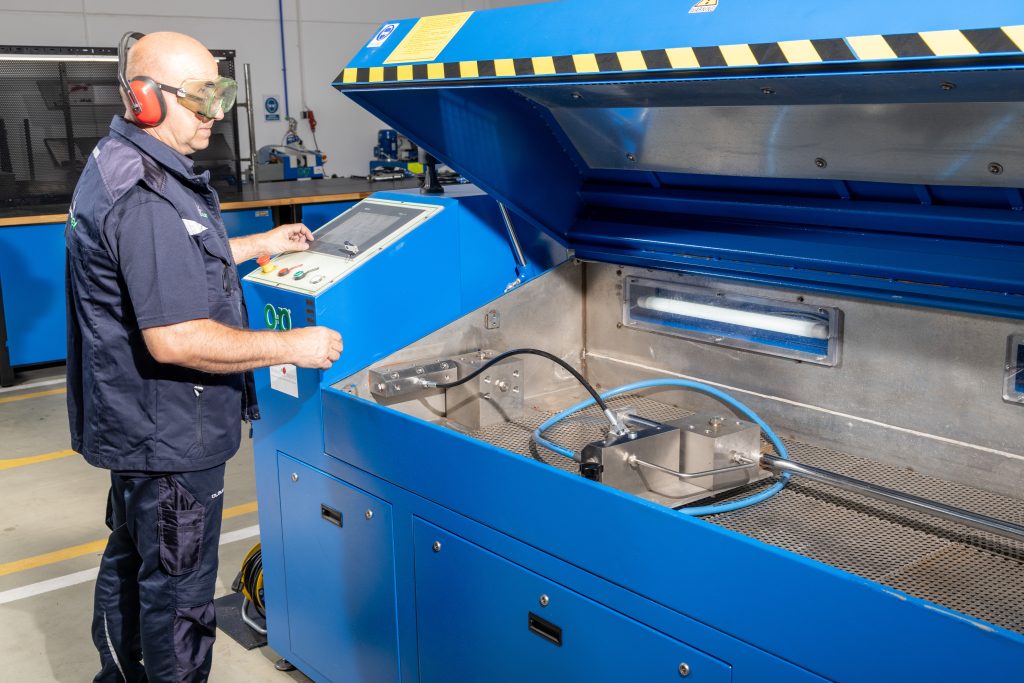

8. Tlačno ispitivanje i kontrola kvalitete
Za zahtjevnije projekte preporučuje se tlačno ispitivanje svake izrađene garniture.
Ispitivanje omogućuje:
- provjeru nepropusnosti
- kontrolu spojeva
- dodatnu sigurnost prije ugradnje
Kod projekata s posebnim tehničkim zahtjevima ili međunarodnim standardima, dokumentirana kontrola kvalitete često je obvezna.
Najčešće greške kod odabira hidrauličnog crijeva
U praksi se najčešće susreću sljedeće pogreške:
- odabir prema cijeni umjesto tehničkim parametrima
- zanemarivanje impulsnih opterećenja
- nepravilno dimenzioniranje
- ignoriranje minimalnog radijusa savijanja
- neadekvatna finalizacija
Takve greške često rezultiraju višestruko većim troškovima od početne uštede.
Zaključak
Odabir hidrauličnog crijeva za industrijsku primjenu zahtijeva tehničko razumijevanje sustava i radnih uvjeta. Radni tlak, temperatura, vrsta fluida, standardi, radijus savijanja i način ugradnje moraju se promatrati kao cjelina.
Jednako je važno da finalizacija crijeva s priključcima bude izvedena profesionalno, uz kontrolu kvalitete i, po potrebi, tlačno ispitivanje.
Pravilno odabrano i stručno izrađeno hidraulično crijevo osigurava pouzdan rad sustava, dulji vijek trajanja i sigurnost u eksploataciji.
